Auf jeden Fall funktioniert das! Etwas Verlust durch Eigenverbrauch gibt’s, aber das wird kein Problem sein. Wenn man aber nicht bereits ein z.B. Makita Akku / Ladegerät besitzt und dazu noch den Spannungsstabilisator kaufen muss, dann kann man sich gleich ne Rebelcell kaufen.
Mein Akku ist gleich voll, rein in die Kupplung und dann geht es raus auf die Havel :)250C86C5-420F-460F-BDAC-FF1FF057CD60.jpegE038B088-9528-4C56-B100-0AE2536C1312.jpeg


Baitman

Dr. Jerkl & Mr. Bait
Registriert
14. Juni 2019
Beiträge
430
Punkte Reaktionen
1.316
Alter
54
Ort
Berlin
Auf jeden Fall funktioniert das! Etwas Verlust durch Eigenverbrauch gibt’s, aber das wird kein Problem sein. Wenn man aber nicht bereits ein z.B. Makita Akku / Ladegerät besitzt und dazu noch den Spannungsstabilisator kaufen muss, dann kann man sich gleich ne Rebelcell kaufen.
Mein Akku ist gleich voll, rein in die Kupplung und dann geht es raus auf die Havel :)Anhang anzeigen 121295Anhang anzeigen 121296
Danke. 5Ah 18V habe ich vier Stück & das passende Doppelladegerät. Dann lasse ich es mal auf einen Versuch ankommen :emoji_thumbsup:


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
bei echolotprofis steht Spannung 10-20 VDC ? das liegt doch dann im bereich des möglichen oder ist VDC was anderes als Volt?!
So, ich muss jetzt umdenken!
Bald kommt ja mein Hummingbird und das kann lt. Hersteller 20 Volt ab.
Da ich ja auf Makita stehe, habe ich mir leihweise einen nagelneuen, heute früh geladenen 18V Akku besorgt.
Die für mich bis dahin unbekannte Leerlaufspannung beträgt keine 20 Volt.
Somit werde ich mir nen 18V 6Ah Akku kaufen (Originalakku 90€ bei Amazon) und das Helix damit betreiben.
Für das Garmin ist das aber tödlich!!!EE75FB85-CB23-49C7-A570-E7D0364D525D.jpeg7E453A09-DD45-4D05-AAE5-680707C5B601.jpeg


christophm

BA Guru
Registriert
3. Dezember 2017
Beiträge
4.026
Punkte Reaktionen
4.227
Ort
Nordeifel
Somit werde ich mir nen 18V 6Ah Akku kaufen (Originalakku 90€ bei Amazon) und das Helix damit betreiben.
Ein 18V 6Ah Akku ist m. E. nicht sehr viel für ein 10er Helix (selbst wenn es spannungsmäßig gut geht). Ich bin selten mehr als 3 oder 4 Stunden auf dem Wasser und das 9er nimmt sich mit Mapping da schon mal 40% meines 12v18Ah Akkus.
Und zwei Makita Akkus sind dann eher teurer als ein gewöhnlicher 12V18Ah LiIon Akku.


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Ein 18V 6Ah Akku ist m. E. nicht sehr viel für ein 10er Helix (selbst wenn es spannungsmäßig gut geht). Ich bin selten mehr als 3 oder 4 Stunden auf dem Wasser und das 9er nimmt sich mit Mapping da schon mal 40% meines 12v18Ah Akkus.
Und zwei Makita Akkus sind dann eher teurer als ein gewöhnlicher 12V18Ah LiIon Akku.
Beim 9er Helix rechne ich damit zwischen 4-5h Laufzeit. Die erhöhte Spannung wird sich eher positiv auswirken. Die rechnerische Laufzeit beim Garmin müsste mit meinem 4Ah 14,4V Akku bei ca. 5,7h liegen. Ich erreiche aber knapp 8h damit.
Aber die Praxis wird es zeigen und dann werde ich berichten! :)


Pikepete

Dr. Jerkl & Mr. Bait
Registriert
6. Januar 2019
Beiträge
336
Punkte Reaktionen
771
Ort
Berlin
Beim 9er Helix rechne ich damit zwischen 4-5h Laufzeit. Die erhöhte Spannung wird sich eher positiv auswirken. Die rechnerische Laufzeit beim Garmin müsste mit meinem 4Ah 14,4V Akku bei ca. 5,7h liegen. Ich erreiche aber knapp 8h damit.
Aber die Praxis wird es zeigen und dann werde ich berichten! :)
Super interessant slidy bitte halte uns auf dem laufenden. Das Stück in denem Koffer zum Anschluss des Akkus ans Echo hast du selbstgebastelt? Sieht fast wie ein makitafertigprodukt aus...


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Super interessant slidy bitte halte uns auf dem laufenden. Das Stück in denem Koffer zum Anschluss des Akkus ans Echo hast du selbstgebastelt? Sieht fast wie ein makitafertigprodukt aus...
Jupp, ist es auch. Dabei handelt es sich um einen Gürteladapter für Heizwesten etc.
Was es nich alles gibt. :)


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
1. Probelauf!
So, bin am Nachdenken und Basteln. :)
Idee Nr. 1:
In die Versus Wave passt das Monster schon mal rein. Wenn jetzt noch ein besserer Akku verbaubar ist, bohre ich seitlich die Kabeldurchführungen und das Sonar ist ist 100% portable und optimal geschützt. 2ADF522B-2F37-4DD8-887C-113A0A9D6D55.jpeg
Im Demo Mode sieht das schon mal ganz gut aus. Bei 14,4 V beträgt der Stromverbrauch momentan nur 0,7A. Ich denke aber im vollen Einsatz wird es dann mehr sein.3CD20102-58EF-4788-B19D-013A8FB2354D.jpegEE31B72B-BDA1-419B-B211-2F7DEF06445B.jpeg6FC6D1D6-143F-43BA-9C96-070ECEBF6E5C.jpeg

Zuletzt bearbeitet:

SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Ich habe das Gerät noch nicht im Einsatz.
Wenn man jahrelang ein 5” Garmin nutzt, ist dieses Gerät einfach ein schweres und extrem unhandliches Monster. Der Geber ist so schwer wie das alte Echolot und das Geberkabel gleicht einem starren Abschleppseil. Daran muss ich mich erst gewöhnen. Den Gedanken mit der Versus Box habe ich verworfen. Um an den Akku ranzukommen müsste ich jedes Mal das Gerät entnehmen. Es wird nicht besser davon.
Hat jemand von Euch das Gerät plus Akku in einer Box? Nicht nur zum Transport sondern auch im Betrieb?
Ich bin selbst Konstrukteur und kann mir natürlich eine Box entwickeln, aber vielleicht gibt es ja schon ne gute Idee???
Mein Plan ist ein Hardcase mit schräger Front (analog zu den Stoff-Cases).36D66C24-D024-4EF9-81BF-EF02334F6E42.jpeg
Bildquelle: Echolotprofis
Im Betrieb bleibt alles in dem Kasten, nur die Klappe wird geöffnet.


Hecht911

Master-Caster
Registriert
27. August 2006
Beiträge
602
Punkte Reaktionen
4.455
Ort
LDS
Warum montierst Du das Echo nicht in den Deckel der Box (da wo jetzt auf dem Foto die Displayabdeckung liegt). An die Deckelseiten rechts/links würde ich ein kleines Gurtband montieren ... so lang, dass der gewünschte Neigungswinkel des Deckels den optimalen Blickwinkel auf das Display zulässt. Der Akku im Koffer sollte so schwer sein, dass sich die ganze Kiste nicht überschlägt.


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Warum montierst Du das Echo nicht in den Deckel der Box (da wo jetzt auf dem Foto die Displayabdeckung liegt). An die Deckelseiten rechts/links würde ich ein kleines Gurtband montieren ... so lang, dass der gewünschte Neigungswinkel des Deckels den optimalen Blickwinkel auf das Display zulässt. Der Akku im Koffer sollte so schwer sein, dass sich die ganze Kiste nicht überschlägt.
Das wird nicht funktionieren, da das Lot eine dicken Stecker für die Kabel unten dran hat.
Vielleicht baue ich mir ein Sperrholzmodell und laminiere daraus eine GFK Box.


Kajonaut

Barsch Vader
Registriert
11. August 2015
Beiträge
2.121
Punkte Reaktionen
4.885
Ort
Eberswiggedy
Ich hab mein Gerät auf den Deckel einer Lock 'n Lock Dose geschraubt. In selbiger befindet der Akku. Allerdings steht das auch auch so in der Bellytasche ubd und nicht im Boot.


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
So, das Gerät ist zum ersten Livetest gerüstet.

Es sieht ungewöhnlich aus, könnte im Anka Kahn durchaus funktionieren.
Genutzt habe ich dafür eine stabile Kiste aus dem Baumarkt. Das 9“ Echolot und den Akkuhalter habe ich auf ein 1cm dicke PVC Platte geschraubt und unten in die Kiste klemmend eingepasst. Der ganze Kabelwust ist unter dem Lot verstaut. Als Akku nutze ich fürs Erste einen Makita 14,4V mit 4Ah.
Das Geberkabel habe ich durch eine seitliche Grifföffnung geführt. Somit kommt nur soviel Kabel aus der Kiste wie nötig.
Als mobilen Halter nutze ich das seit Jahren bewährte Klemmrohr mit selbst gedrehtem Kunststoffadapter. Das wird in zwei am Boot befestigte Kabelrohrschellen geklemmt und los geht es. Es ist komplett geschützt, hat auch Platz für einen Rebelcell 12V 18Ah Akku und bei schlechtem Wetter / Transport kommt ein Deckel drauf. Mal schauen was der Praxistest bringt. :)
Nachtrag: Der 14,4V 4Ah Akku hält gute 3 Stunden durch. Der 18V Test kommt noch.
147E326A-C74C-488C-A4EB-2117A6D1CF1E.jpeg321BFEE7-028C-49CD-AFF5-49E7DB0A0450.jpegD517CCE3-7726-48EB-B9AD-551A4C76F8CD.jpeg15E3BC2F-F32E-4849-9531-C95FE6A7288D.jpeg62C0E19A-4508-4BCD-BD57-C83F274FCAAE.jpeg

Zuletzt bearbeitet:

SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Heute Vormittag gab es den angekündigten 18V Test. Das Hummingbird ist ja offiziell bis 20 Volt ausgelegt. Natürlich hat es auch funktioniert, nur im Display kam eine Warnmeldung das eine hohe Spannung anliegt. Insofern, falls einer ähnliches plant, lasse ich die Finger davon und bleibe bei der bewährten 14,4 Volt Technik. Das funtzt problemlos und lässt sich auch irre schnell wieder aufladen. Des Weiteren passt so ein Akku auch an meine Heckenschere :)


booeblowsi

BA Guru
Themenstarter
Registriert
25. April 2014
Beiträge
3.186
Punkte Reaktionen
9.056
Ich habe mir jetzt einen kleinen Koffer und den Rebellcell 18V bestellt von unserem Forenpartner Echolotprofis.

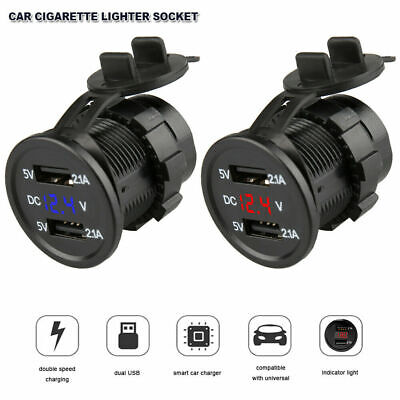

Jetzt möchte ich auch ne USB Steckdose dazwischen basteln um Smartphone etc am Wasser laden zu können.


Kann mir einer sagen ob das mit diesem Art. passt. Absicherungstechnich.
@SlidyJerk dein Spezialgebiet ;-)


SlidyJerk

Zander-King 2020
Registriert
19. November 2017
Beiträge
10.292
Punkte Reaktionen
37.735
Ort
P - PM - HVL - TF
Ich habe mir jetzt einen kleinen Koffer und den Rebellcell 18V bestellt von unserem Forenpartner Echolotprofis.
Jetzt möchte ich auch ne USB Steckdose dazwischen basteln um Smartphone etc am Wasser laden zu können.


Kann mir einer sagen ob das mit diesem Art. passt. Absicherungstechnich.
@SlidyJerk dein Spezialgebiet ;-)
Coole Idee und Lösung. Ich denke das funktioniert!
Der Aufbau auf dem Deckel ist ja auch die übliche Lösung. Du meinst aber sicher 18Ah und nicht Volt.
Ich bleibe trotzdem bei der Box, egal wie sie aussieht. Das hat hier seine Gründe!


booeblowsi

BA Guru
Themenstarter
Registriert
25. April 2014
Beiträge
3.186
Punkte Reaktionen
9.056
Coole Idee und Lösung. Ich denke das funktioniert!
Der Aufbau auf dem Deckel ist ja auch die übliche Lösung. Du meinst aber sicher 18Ah und nicht Volt.
Ich bleibe trotzdem bei der Box, egal wie sie aussieht. Das hat hier seine Gründe!
Ja, klar 18 Ah.
Gut, dann bestelle ich das auch mal. Foto vom fertigen Ergebnis gibt es dann im Anschluss.


Hy_Belly

Barsch Simpson
Registriert
31. März 2020
Beiträge
3
Punkte Reaktionen
0
Alter
37
Ort
Schwerin
Hallo Leute,
ich lese manchmal Anleitungen und bin bei dem Lowrance Elite 4 auf einen Anleitung zur Rumpfmontage gestoßen.
Da hab ich mich gefragt ob ich nicht alles im Koffer Inklusive Geber montieren kann?
Hat das schon mal Jemand versucht?
Danke fürs lesen
