Akkus und Montage Helix 9 / 10

[SlidyJerk]

So, haben fertig! Fürs Erste zumindest.
Bisher sind 2 von den LiFePo4 Akkus angeschlossen.
Damit komme ich 7h. Das Helix 9 saugt mehr Strom als ich dachte. Das Ganze ist in eine Akkubox verbaut. Der Deckel mit Rutschsicherung ist nur für den Transport. Auf dem Bildschirm habe ich heute noch eine Antireflex Folie geklebt. Ladeteil hängt dran.
Der Praxistest kommt heute Abend.



[Silentpredator]

So, haben fertig! Fürs Erste zumindest.
Bisher sind 2 von den LiFePo4 Akkus angeschlossen.
Damit komme ich 7h. Das Helix 9 saugt mehr Strom als ich dachte. Das Ganze ist in eine Akkubox verbaut. Der Deckel mit Rutschsicherung ist nur für den Transport. Auf dem Bildschirm habe ich heute noch eine Antireflex Folie geklebt. Ladeteil hängt dran.
Der Praxistest kommt heute Abend. Anhang anzeigen 125218Anhang anzeigen 125219Anhang anzeigen 125220Anhang anzeigen 125221

Was hast du für eine Folie verklebt?



[Krüppelschuster]

Kannst du mit der Polbrille noch den Bildschirm ablesen oder ist der dann schwarz. Hatte das Problem mit dem Smartphone und meiner Polbrille zuletzt



[SlidyJerk]

Kannst du mit der Polbrille noch den Bildschirm ablesen oder ist der dann schwarz. Hatte das Problem mit dem Smartphone und meiner Polbrille zuletzt

Das probiere ich dann gleich mal.
Aber Polbrille und Display sind oft ein Problem.



[SlidyJerk]

Was hast du für eine Folie verklebt?

Die habe ich bei Amazon gekauft.
2 Stück 10€, aber gute dicke Qualität.



[Zeepter]

Bin mittlerweile auch am überlegen mir ein LifePO4 Akku zusammen zu basteln.
Ich denke mal das ich so so in den bereich 20-30Ah gehen werde, wäre für den Erfahrungsbericht mit der dritten Zelle trotzdem dankbar.
Genauso wie für das Thema Polbrille/Displayfolie.

Gruß



[SlidyJerk]

Genau so wollte ich es haben! Ein Sonnenschutz bleibt als Option.

Das 2. Bild habe ich durch die Polbrille fotografiert. Es geht also.



[Baitman]

Anhang anzeigen 123377
So soll das Teil von drinnen aussehen. Ist das dann eine Zelle? - Ich hab von dem Thema keine Ahnung.... Ich werde berichten, wenns den ersten "Real-Life" Test gegeben hat.

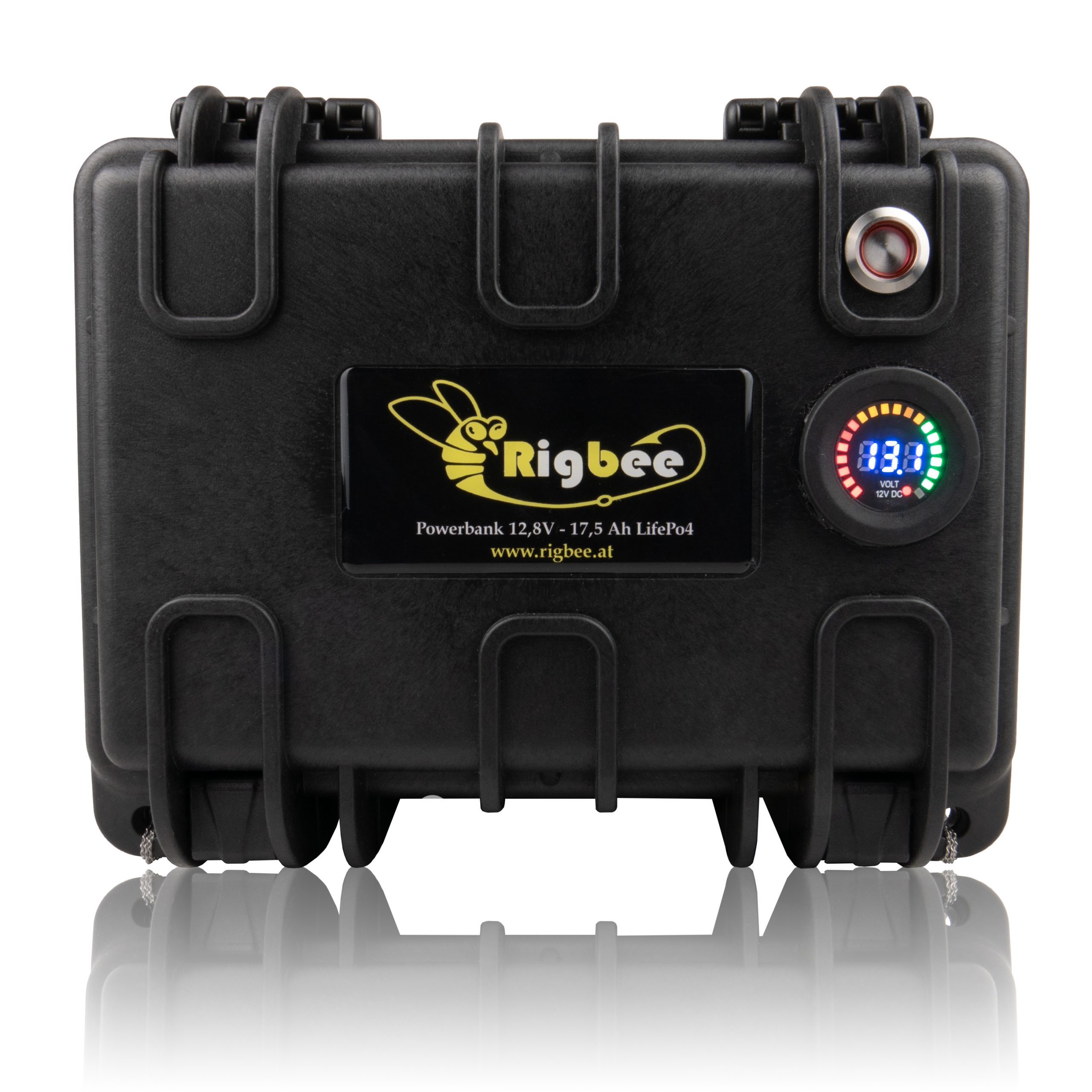

@M.A.D Mit eigenem, obigem, selber Zitat kommt die nicht zufriedenstellende Rückmeldung. Funktioniert nicht ordentlich mit meinem Helix 7 chirp und ebenfalls nicht zufriedenstellend mir meinem Raymarine Element 7 hv. Bei beiden Echos gibt es ordentlich "Nebenrauschen" im Display. Du hattest leider recht. Da ich, wie schon gesagt, nicht so der Bastler bin, ist in der Zwischenzeit folgendes bei mir eingezogen:

Ist eine fertige Lösung, gibt es u.a. beim Board-Sponsor Echolotprofis. Sorry, @SlidyJerk hat mich darauf aufmerksam gemacht. Nicht bei den Echolotprofis wurde ich fündig. Es war das Echolotzentrum

Technische Daten:


12V LiFePo4 Akku mit 17,5Ah

2x USB Ladeanschluß

1x Zigarettenanzünder

DC Ladebuchse

2,5kg leicht

2000 Ladezyklen

inkl. Ladegerät

Preis 200,00 Euro. Mag für einen Bastler viel sein. Für mich funktioniert das Teil einfach.

Funktioniert prima, ist total klein...macht alles was ich möchte. Ich bin zufrieden.
Und die "PowerStation" darf sich jetzt um anderes kümmern.

Grüße



[SlidyJerk]

Coole Sache, bloß bei den EP habe ich sie nicht gefunden. Bei Herrn Schlageter dagegen schon. Der hat auch noch weitere LiFePo Akkus im Portfolio. Ein Akkutyp der durchaus seine Vorteile hat!
Wer es bautechnisch kleiner benötigt, guckt einfach nach den Eremit-Akkus die ich oben vorgestellt hatte. Die habe ich seit einigen Tagen im Einsatz. Wenn ein paar Wochen ins Land gegangen sind, werde darüber noch ein Feedback geben.



[Baitman]

Coole Sache, bloß bei den EP habe ich sie nicht gefunden. Bei Herrn Schlageter dagegen schon. Der hat auch noch weitere LiFePo Akkus im Portfolio. Ein Akkutyp der durchaus seine Vorteile hat!
Wer es bautechnisch kleiner benötigt, guckt einfach nach den Eremit-Akkus die ich oben vorgestellt hatte. Die habe ich seit einigen Tagen im Einsatz. Wenn ein paar Wochen ins Land gegangen sind, werde darüber noch ein Feedback geben.

Ich korrigiere meine Aussage. Bei EP nicht, bei Schlageter ja. - Ich ändere meine Thread auch umgehend ab.



[SlidyJerk]

Ich korrigiere meine Aussage. Bei EP nicht, bei Schlageter ja. - Ich ändere meine Thread auch umgehend ab.

Aber ich finde es sehr gut das Du diese schöne Komplettlösung hier eingestellt hast!
Und richtig, nicht jeder ist Bastler und freut sich über einen qualmenden Lötkolben.
Der Preis ist bei den Features incl. Ladegerät wirklich top. Viel Spaß damit!



[Texx09]

Habe mir den 12V 12Ah LiFePo4 von i-tecc.de (139€) bestellt. Er war noch nicht im Einsatz aber ich werde berichten.

Kurze Rückmeldung zum Akku: Tut was er soll und dass den ganzen Tag! Hatte mir dazu ein Ladegerät mit 4AH Ladestrom gekauft, damit ist er auch Ruckzuck wieder voll.



[Baitman]

Aber ich finde es sehr gut das Du diese schöne Komplettlösung hier eingestellt hast!
Und richtig, nicht jeder ist Bastler und freut sich über einen qualmenden Lötkolben.
Der Preis ist bei den Features incl. Ladegerät wirklich top. Viel Spaß damit!

Und noch ein kleiner Hinweis, es gibt die Version in der Variante "Powerbank" - wie auf dem Foto mit zwei mal USB und die Variante "Lader für Echolot" mit einem USB und einem 12V Ausgang.

Da beim Bestellen darauf achten..



[STRULIK]

Und noch ein kleiner Hinweis, es gibt die Version in der Variante "Powerbank" - wie auf dem Foto mit zwei mal USB und die Variante "Lader für Echolot" mit einem USB und einem 12V Ausgang.

Moin,
habe die Variante "Lader für Echolot" leider nicht gefunden. Wo findet man die?



[Baitman]

Moin,
habe die Variante "Lader für Echolot" leider nicht gefunden. Wo findet man die?

Schau mal hier, beim Hersteller:

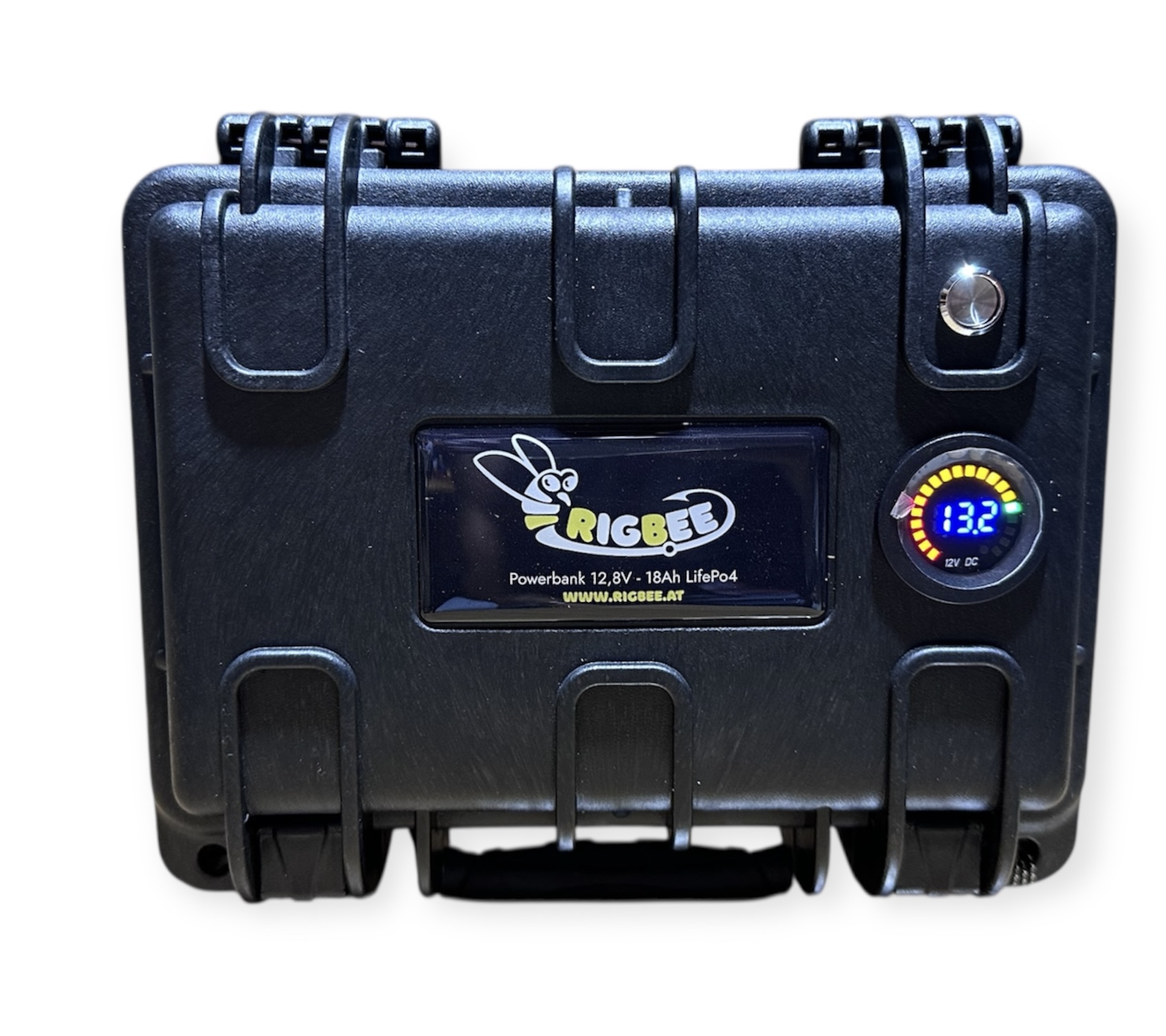

Rigbee Powerbank mit LiFePo4 Akku 12V 18Ah für Echolote

Die Rigbee Powerbank mit LiFePo4 Akku 12V 18Ah inkl. Ladegerät ist speziell für Echolote und Belly Boote konzipiert worden! In diesem stossfesten, wasser- und staubdichten Koffer mit den kompakten Abmassen von 220x180x100mm verbirgt sich eine maximale Power eines 12V 18Ah LifePo4 Akkus, der von...

www.rigbee.at

Allerdings steht da gerade "nicht Lieferbar".

Grüße



[SlidyJerk]

Schau mal hier, beim Hersteller:

Rigbee Powerbank mit LiFePo4 Akku 12V 18Ah für Echolote

Die Rigbee Powerbank mit LiFePo4 Akku 12V 18Ah inkl. Ladegerät ist speziell für Echolote und Belly Boote konzipiert worden! In diesem stossfesten, wasser- und staubdichten Koffer mit den kompakten Abmassen von 220x180x100mm verbirgt sich eine maximale Power eines 12V 18Ah LifePo4 Akkus, der von...

www.rigbee.at

Allerdings steht da gerade "nicht Lieferbar".

Grüße

Da kann ich mir gut vorstellen. Bei dem Preis-/Leistungsverhältnis! Für meine 18,9 Ah Lösung mit 3 LiFePo Blöcken habe ich mit Ladegerät ca. 160€ bezahlt. Und musste/wollte noch basteln. Hier ist alles komplett mit USB und Anzeige. Dazu noch voll geschützt. Die „Packung“ ist schon der Hammer!



[Baitman]

Da kann ich mir gut vorstellen. Bei dem Preis-/Leistungsverhältnis! Für meine 18,9 Ah Lösung mit 3 LiFePo Blöcken habe ich mit Ladegerät ca. 160€ bezahlt. Und musste/wollte noch basteln. Hier ist alles komplett mit USB und Anzeige. Dazu noch voll geschützt. Die „Packung“ ist schon der Hammer!

Damit wir die Verwirrung jetzt komplett machen, der Akkukoffer ist bei Schlageter ist mit einem falschen Bild abgebildet - In der Beschreibung steht es richtig. 1x 12V Zigarettenanzünder und 1x USB mit 2x5V USB.

Ich habe mal ein Foto angehängt. Und nochmal ein Foto zum Größenvergleich.
Dazu von Amazon den passenden Stecker. - Fertig ist die Akkulösung inkl. Lademöglichkeit für USB Geräte..

https://www.amazon.de/gp/product/B07NV8MYCN/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1



[SlidyJerk]

So, gestern habe ich endlich den Langzeittest mit den 3 parallel geschalteten LiFePo Blöcken gemacht. Das Helix 9 war mit Helligkeitsstufe 8 und allen nur möglichen Funktionen in Betrieb. Nach reichlich 10 Stunden waren ca. 11,8 Volt erreicht und ich habe das Gerät abgeschaltet. Vielleicht hätte ich noch 30 Minuten rausgekitzelt aber wozu?
Fazit: Reichlich 18Ah sind für einen halben Tag mit dem Helix 9 sicher nicht zu wenig! Bildquelle Diagramm: Wikipedia



[BAndre]

Kann mich immer zu nur wiederholen.
LiFePO!
Das Beste was du deinem Echolot antun kannst.
Wer löten kann, bastelt sich einen 10Ah 4S für rund 35€ selber zusammen.
Anhang anzeigen 123329
Nein, ist wirklich ein Akku, keine C4-Ladung.
Daran läuft mein Element 9 HV min. 10h-12h bei rund 85% Displayhelligkeit.
Ein BMS für LiFePO ist völlig unnötig. Wer's braucht, hängt einen einstellbaren LiPO-Warner dran.
Dafür ein sehr genaues Ladegetät, z.B. ein ORIGINAL imax B6, am Besten Version 2.
Macht dann nochmal rund 26€ + 8€ Netzteil.
Was hier an Echolotzubehör angeboten wird, >200€ , ist ja wohl übelste Abzocke!
Und Finger weg von irgendwelchen Down-/Up-Steppern! Das bringt u.U. sinnlos Störungen auf's Echolot. Analog E-Motoren.

Hi M.A.D.,
dürfte ich mal auf deine Expertise zurückgreifen? Ich würde mir gern von meinem Onkel etwas mit gleicher Laufleistung (10-12 Std.) für ein Helix 9 3GN zusammenbasteln lassen. Würde mich freuen wenn du mir sagen könntest welche Komponenten da konkret benötigt werden und wo man die zu diesem Preis in vertrauensvoller Qualität beziehen kann. Gern auch per PN, falls das ins Ali Thema abrutscht, wo von ich fast ausgehe bei den Preisen. Vielen Dank im Voraus! Gruß André



[SlidyJerk]

Andre, ich melde mich heute dazu.
