ECHOLOT -> Fragen & Antworten zu Kauf, Umgang, Einstellungen

[FangFabrik]

Kannst du nicht einfach mal ein hochauflösendes zweites Display an dein 1223 anschließen???? Da wir doch sofort die Darstellung besser. Ich habe auf meinem Tablet auch ein etwas besseres Bild als auf dem 1223



[Tiefenrausch]

Kannst du nicht einfach mal ein hochauflösendes zweites Display an dein 1223 anschließen???? Da wir doch sofort die Darstellung besser. Ich habe auf meinem Tablet auch ein etwas besseres Bild als auf dem 1223

Habe kein hochauflösendes transportables Display, das ich auf meinem Angelboot anschließen könnte. Über die Helm-Funktion nutze auch ich ein 12 Zoll Tablet, dass das Bild besser ist, habe ich noch nicht festgestellt.



[FangFabrik]

Leider kann ich hier kein Handy-Video hochladen aber auf dem Foto ist es vielleicht zu erkennen. Kollege hat das 8412 und da mal per HDMI ein 4 K Monitor angeschlossen. Das Bild war sehr klar und auch sehr scharf. Die paar mehr Pixel machen schon was aus. In meinen Augen ist es die bessere Lösung für ein besseres Bild anstatt sich ein sehr hochpreisiges neues Gerät zu kaufen. Der Geber bleibt ja in beiden Fällen der gleiche.



[M.A.D]

Ich kann mir irgendwie nicht vorstellen, dass Garmin das Bild extra für den HDMI Ausgang auf die Auflösung eines externen Displays neu rendert. Ich wette, da wird einfach nur das Full HD Bild des 8412 ausgegeben. Man müsste ja dem GPSMAP extra 4x so viel GPU Speicher spendieren. Aber klar, SD TV wirkt auf einem HD/4k Fernseher auch besser, allein weil oft ein besserer Kontrast erzielt wird.



[FangFabrik]

Das Bild per HDMI auf den Monitor ist auf jeden fall satter als das vom Echolot, die Farben sind heller und die Ränder schärfer, auch das schwarz ist viel tiefer. Ich glaube auch nicht das Garmin das Bild am Monitor verbessern kann sondern das der zweite Monitor die Bilder nur besser darstellen kann. Ob das jetzt messbar ist oder nur mein persönliches empfinden lasse ich mal offen.



[Freud_Analysys]

Ich kann mir irgendwie nicht vorstellen, dass Garmin das Bild extra für den HDMI Ausgang auf die Auflösung eines externen Displays neu rendert. Ich wette, da wird einfach nur das Full HD Bild des 8412 ausgegeben. Man müsste ja dem GPSMAP extra 4x so viel GPU Speicher spendieren. Aber klar, SD TV wirkt auf einem HD/4k Fernseher auch besser, allein weil oft ein besserer Kontrast erzielt wird.

Schön, dass Du Dich zu meldest - @M.A.D

Ist es dennoch möglich vom GPSMAP ein Signal über dem HDMI Richtung Tablet zu schleifen?

Ich denke, da kommt es auf dem USB-C-Anschluss an?



[FangFabrik]

Garmin sagt dazu:

Das Bildsignal des Garmin GPSMAP 1223 xsv wird ausschließlich per HDMI an einen zweiten Monitor gesendet. Der USB-Anschluss des Geräts dient nicht zur Videoübertragung, sondern beispielsweise für den Touchscreen-Rückkanal (falls ein Touch-Monitor angeschlossen wird) oder für Peripheriegeräte.

Wichtige Details zur Verbindung

• HDMI-Ausgang: Das Gerät verfügt über einen HDMI OUT-Anschluss. Darüber wird der Bildschirminhalt des Kartenplotters exakt gespiegelt.
• Touchscreen: Wenn der zweite Monitor ebenfalls über eine Touch-Funktion verfügt, können Sie diese nutzen, indem Sie den Monitor zusätzlich per USB mit dem GPSMAP 1223 xsv verbinden. Die Steuerung erfolgt dann bidirektional.



[Tiefenrausch]

Leider kann ich hier kein Handy-Video hochladen aber auf dem Foto ist es vielleicht zu erkennen. Kollege hat das 8412 und da mal per HDMI ein 4 K Monitor angeschlossen. Das Bild war sehr klar und auch sehr scharf. Die paar mehr Pixel machen schon was aus. In meinen Augen ist es die bessere Lösung für ein besseres Bild anstatt sich ein sehr hochpreisiges neues Gerät zu kaufen. Der Geber bleibt ja in beiden Fällen der gleiche.

Wie schließt er es an Strom an? Die externen Displays, die ich im Netz finde, haben keinen 12V Anschluss. Zudem finde ich kein wasserfestes zum akzeptablen Preis.



[FangFabrik]

Nen tragbaren Monitor 12V mit 15,6 Zoll und 4 K bekommst du schon für 89€. Die sind natürlich nicht wasserdicht. Mein Tablet ist auch nicht wasserdicht aber das ist mir eigentlich egal, bin eh ein Schönwetter-Angler und wenn es mal regnet oder ich mit dem Außenborder fahre kommt das Ding in eine wasserdichte Box und beim Angeln wieder in die Halterung.
HDMI Kabel müsstest du dann schon von Garmin kaufen oder eventuell günstiger von Aliexpress aber da gut es kaum Auswahl. Man benötigt ja auch eine gewisse Länge von mindestens vier oder fünf Metern du willst die Monitore ja nicht nebeneinander stellen oder?
Vorteil bei der HDMI Lösung ist dass du diese halbe Sekunde zeitverzögerung wie beim WLAN nicht hast.. die günstigsten Marine Displays die ich gefunden habe liegen alle bei roundabout 800 € und das schöne an Garmin ist ja dass sie für Drittanbieter offen sind.



[FangFabrik]

der hier ist vielleicht noch preislich interessant aber ob das funktioniert kann ich nicht sagen.

https://www.beetronics.de/15-zoll-touchscreen-4-3

Das könnte ein passendes Kabel sein

IP67 Beidseitig Wasserdichtes HDMI-Kabel (Stecker-Stecker), Version 2.1, 8K 60Hz HD-Display Überwachungs-Verlängerungskabel - AliExpress 13

Smarter Shopping, Better Living! Aliexpress.com

de.aliexpress.com

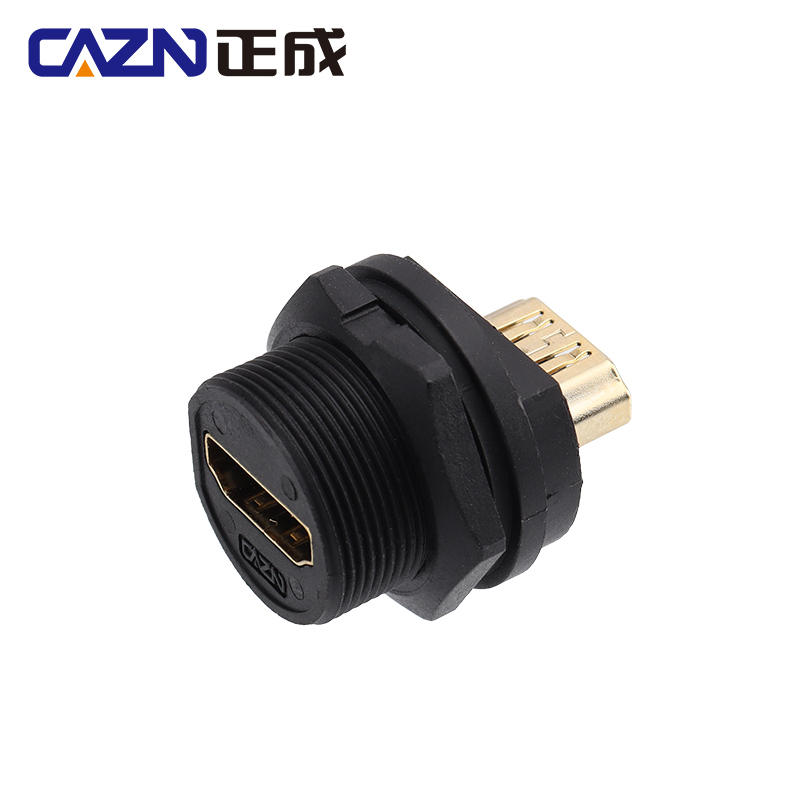

Und man benötigt sicherlich noch diesen Adapter da der Monitor kein Gewinde hat

Hdmi wasserdicht ip67 buchsen auf buchse rückseit...

Hdmi wasserdicht ip67 buchsen auf buchse rückseitig mit gewinde

de.grandado.com



[FangFabrik]

https://www.alibaba.com/product-detail/17-3-Inch-UHD-4K-3840x2160_1601695634122.html?spm=a2706.m-image-text-search.normal_offer.7.b2ad67afWeJWhY&priceId=ec43f9c62e1a43208542e57a7ff732ca

Auch interessant



[Freud_Analysys]

Vielen Dank für Deinen Input. Aber sind nicht USB-C Eingänge genauso fähig ein Bildsignal zu verarbeiten?

Sprich der Ausgang erfolgt über das GPSMAP hin zu einem Tablet. Entsprechende Adapterkabel von HDMI zu USB-C gibt es auch.



[M.A.D]

Die USB Ports der GPSMAPs taugen nicht zu Video Ein-/Ausgabe. Kein DisplayPort Alt Mode.
Die GPSMAPs können doch sogar über WLAN das Bild auf Tablets spiegeln. Wäre wohl das einfachste. Das konnte mein altes Elite Ti schon. Dazu reicht die App VLC oder Garmin (Helm?).
USB C an Tablets ist meist nur Videoausgang. Wenn die als Zweitbildschirm genutzt werden, kommt spezielle SW zur Anwendung.



[Freud_Analysys]

@M.A.D - Vielen Dank.
