Moin, gibt jemanden an Board der Auftragsarbeiten aus Thingiverse ausführt.
Im speziellen geht um:

Innenliegendes Filtergehäuse für SOG Toilettenentlüftung by daschenberg

Dieser Umbausatz ersetzt das Originalfiltergehäuse einer SOG-Toilettenentlüftung (Türvariante Thetford C220). Der Originallüfter und alle anderen SOG-Teile werden weiter verwendet. Statt des Filtergehäuses wird außen eine Abdeckung mit Lüftungsgitter auf die Service-Klappe geschraubt. Das neue...

www.thingiverse.com

Und

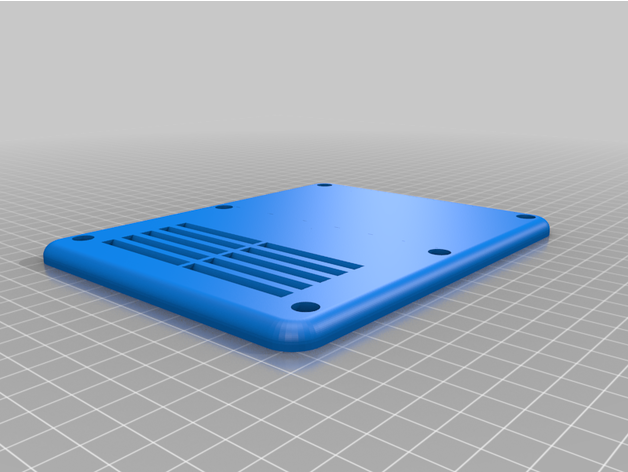

Ventilation grid by jobov

I made this for my Prusa MK3 IKEA enclosure. Put some dust filter between the two parts. Happy printing Edit: 31 DEC 2018 Changed "printer-ventilation". corrected some error in model. Added drawing view for thickness range.

www.thingiverse.com

Bezüglich SOG: hast Du die schon verbaut oder willst Du eine Erstinstallation machen?



[Erlkönig]

Ne Erstinstallation.
Warum?



[Cybister]

Ne Erstinstallation.
Warum?

Hast Du evtl. schon eine Lüftungsöffnung ab Werk unter der Kassette? Gibt nämlich eine Lösung von Thetford selbst, die habe ich bei uns verbaut. Funktioniert perfekt.



[Erlkönig]

Nicht das ich wüsste
Muss ich mal schauen.
Danke für den Tip.



[Cybister]

Nachdem für 2024 das Thema „Rutenbau“ angegangen werden soll, fange ich schon einmal an, das Werkzeug drumherum anzuschaffen bzw. zu bauen.
Hier der erste Schlag, basierend auf diesem Entwurf: https://www.thingiverse.com/thing:4874066
Auf metrisches Material aufgebohrt, Rundstangen sind jetzt 8mm, Gewindestangen für die Fadenhalter sind M5. Morgen werf ich die Säge und die Kantenfräse an, dann bekommt „der Gerät“ noch eine Multiplex-Sockelplatte.



[Cybister]

Der eine oder andere von uns wird ja sicherlich im Bekanntenkreis ab und zu als „Druckservice“ missbraucht werden, unterstelle ich mal.
Um einen Überblick über die Kosten zu haben, kann man diesen Rechner von Prusa durchaus empfehlen:

3D Printing Price Calculator - Original Prusa 3D Printers

How much should you charge when 3D printing on demand? Is electricity a major factor in the calculation? What about the return of the total investment and your time? These are frequent questions in the 3D printing community. There were already...

blog.prusa3d.com



[Cybister]

Ich drucke jetzt seit 4 Jahren mit verschiedenen Druckern, aber heute hatte ich das erste Mal mit einem Spannungsriss bei PETG zu tun. Werde dann doch noch mal um 5 Grad hochgehen…
Aber nachdem das ein 20h-Druck war und ich das Teil jetzt ohne Not nicht nochmal drucken möchte (wird ein Tragarm für eine Wickelbank), zumal es da IMO nicht auf die perfekte Ästhetik (bei der Bank selbst ;-) ) ankommt: die Robustreparatur in Quick‘n‘dirty…



Habemus Klammerschweissgerät.

Sieht nach abpetzen und abfeilen OK-ish aus, wenn ich nachher noch viel Lust habe, gehe ich nochmal mit dem Plastikschweisser drüber.



[Dechi1]

Krass, wie warm hast du das denn gedruckt?



[Cybister]

Krass, wie warm hast du das denn gedruckt?

230 Grad, bin jetzt auf 235. Der erste Run ist prima geworden, nur bei der 2. Runde von ein- und derselben Datei gabs den Riss. Das Teil konnte ich auch nur auf einer Schmalseite liegend drucken, aus Stabilitätsgründen.



[Cybister]

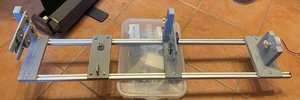

So, erste Probemontage der Wickelbank aus Thingiverse auf vorhandenem 2020 Extrusionsprofil. Theoretisch ist das funktional aaaaaber: die Teile sind auf 3030 ausgelegt, das hat eine andere Nutbreite (8mm) als 2020 (6mm) , daher passt der Garnschlitten nicht in die Nut.
Hatte zwar versucht, das auf die schnelle zurechtzufrickeln, hat nur so keinen Zweck, hakelt beim verschieben. Also noch schnell 3030 nachbestellt mit den passenden Nutsteinen. Wird schon - den Garnschlitten drucke ich bis dahin schnell nach.


Am Motor ist jetzt schon ein Flanschadapter, auf den kommt ein 70mm HT-Rohr-Deckel, in den ich Gummibänder in Bohrungen am Rand verspanne.



[Schnobberd]

Nachdem mich das Thema montierte Rute im Futeral( bzw. montierter Snap am Vorfach und Kratzer an den Ringstegen/Blank) schon eine Zeit lang genervt hat, ein kleines Teil, welches für mich jetzt bei allen Ruten Einzug gehalten hat

Eine Snaphalteöse, welche ins Spitzenteil der Rute eingeschoben wird und den SNAP/Einhänger weit genug vom Blank entfernt hält und beim Einschieben des Teils ins Futeral auf Position hält.



[SlidyJerk]

Nachdem mich das Thema montierte Rute im Futeral( bzw. montierter Snap am Vorfach und Kratzer an den Ringstegen/Blank) schon eine Zeit lang genervt hat, ein kleines Teil, welches für mich jetzt bei allen Ruten Einzug gehalten hat

Eine Snaphalteöse, welche ins Spitzenteil der Rute eingeschoben wird und den SNAP/Einhänger weit genug vom Blank entfernt hält und beim Einschieben des Teils ins Futeral auf Position hält.

Coole und solide Idee.



[ya.k_fishing]

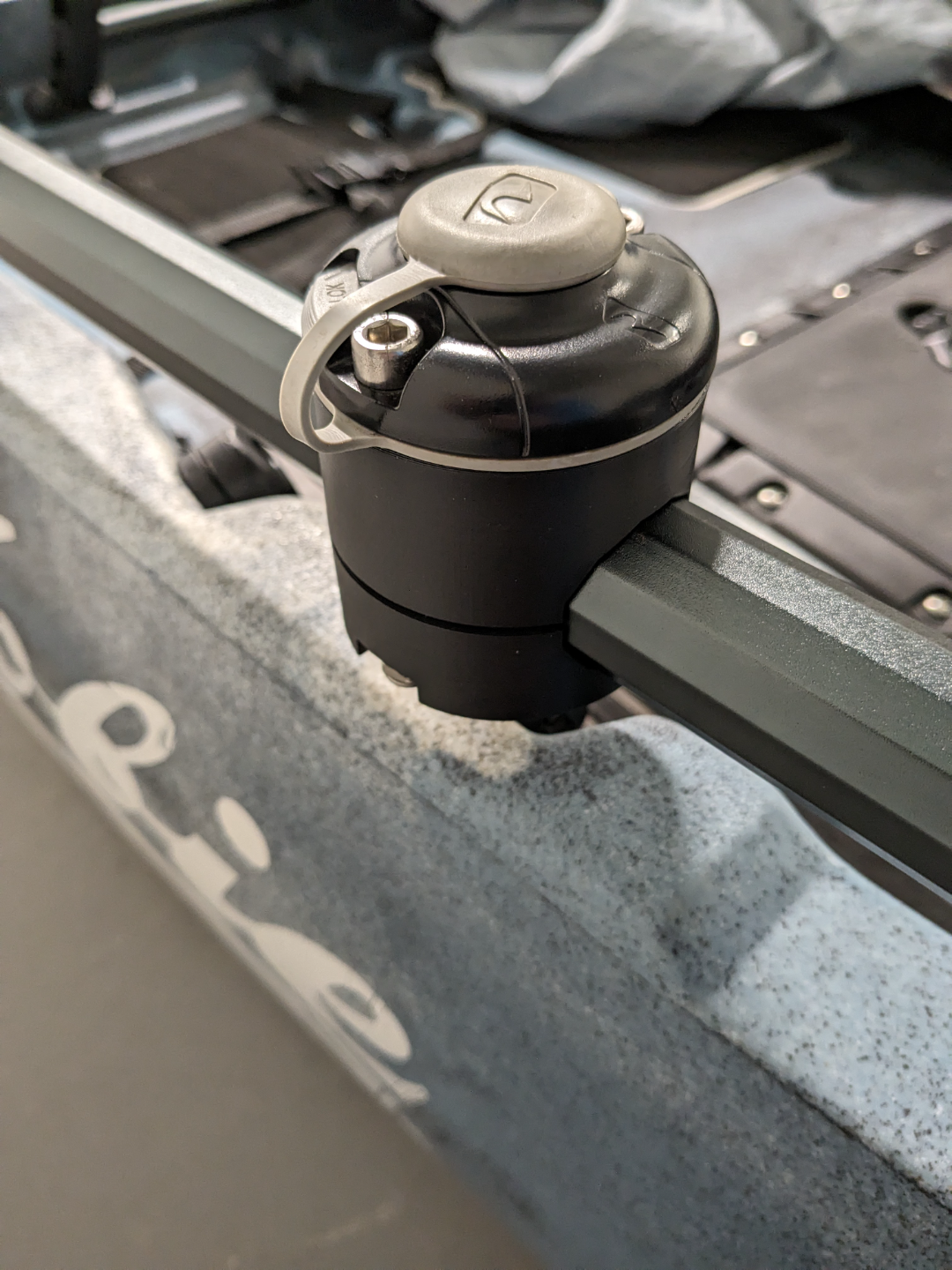

Da ich kein Adapter zwischen Railblaza und H-Rail hatte und nicht wieder für ein Teil eine Bestellung aufgeben wollte, wurde der Drucker angeworfen.
Zum nachdrucken habe ich die Daten bei Printables und Makerworld hochgeladen

Auf Wunsch hier der Link zu den Modellen:

Hobie H-Rail Railblaza Starport Mount Kayak by polygon_boy

The bracket can be used to attach a Railblaza Starport to a Hobie H-Rail.Both components must be printed with supports as shown in the picture.It is recommended to choose at least 5 walls and an infill between 30-50 % for sufficient strength.

makerworld.com

Printables

www.printables.com

Gruß
ya.k_fishing



[Cybister]

Da ich kein Adapter zwischen Railblaza und H-Rail hatte und nicht wieder für ein Teil eine Bestellung aufgeben wollte, wurde der Drucker angeworfen.
Zum nachdrucken habe ich die Daten bei Printables und Makerworld hochgeladen

Anhang anzeigen 288954

Gruß
ya.k_fishing

Jetzt noch den Link dazu und du hast den alten kahlen Mann sehr glücklich gemacht ;-)



[ZHB-Tobi]

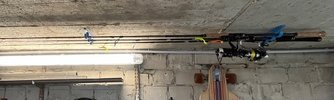

Hab mir mal Deckenhalter für die Ruten gedruckt. Idee ist von Thingiverse. Bin aber ganz happy.



[Cybister]

So, erste Probemontage der Wickelbank aus Thingiverse auf vorhandenem 2020 Extrusionsprofil. Theoretisch ist das funktional aaaaaber: die Teile sind auf 3030 ausgelegt, das hat eine andere Nutbreite (8mm) als 2020 (6mm) , daher passt der Garnschlitten nicht in die Nut.
Hatte zwar versucht, das auf die schnelle zurechtzufrickeln, hat nur so keinen Zweck, hakelt beim verschieben. Also noch schnell 3030 nachbestellt mit den passenden Nutsteinen. Wird schon - den Garnschlitten drucke ich bis dahin schnell nach.

Anhang anzeigen 288487
Am Motor ist jetzt schon ein Flanschadapter, auf den kommt ein 70mm HT-Rohr-Deckel, in den ich Gummibänder in Bohrungen am Rand verspanne.

So. Fertig ist die Wickelbank:


Jetzt auf 1m langen 3030er Profil, jetzt passt auch der Garnschlitten!

Auf meine DIY - Blankaufnahme bin ich ziemlich stolz: 7mm Flanschkupplung aus dem RC-Bereich, die mit 4 M3-Schräubchen auf einen 70mm Sanitärrohrdeckel geschraubt…

…und dann einfach Gummiband zum Klemmen des Blanks für die wilde Fahrt bei 4U/min.
Bevor einer fragt, so hohe Objekte druck ich eher selten, hatte da Probleme mit Schwingungen des Betts - jetzt noch mal Bettstabis gedruckt für den Ender 5 Pro, jetzt ist Ruhe.
Ach ja, folgende Learnings gabs noch bei dem Projekt: die Ösenzange macht *wirklich* schöne Ösen:

Und so ein Tool („Serious Center Finder“ von Thingiverse) ist sehr hilfreich zur Bestimmung des Mittelpunkts bei runden Gegnern wie bei dem für die Kupplungsbastelei verwendendeten Deckel:



[fishing honk]

hallo,

kann man mit so einem Dingens auch saugfähige Kugeln herstellen?
Die Idee wäre, einen dauerhaften "Boilie" nachzubilden, den man mit Flavour vollpumpt...



[Cybister]

Es gibt nur wasserlösliches Filament…
Es gibt allerdings auch Lebensmitteldrucker. Die können sicherlich auch Kugeln drucken, aber so ein Objekt mit schwammartiger Struktur? puh…schwierig.



[Schnobberd]

Es gibt nur wasserlösliches Filament…
Es gibt allerdings auch Lebensmitteldrucker. Die können sicherlich auch Kugeln drucken, aber so ein Objekt mit schwammartiger Struktur? puh…schwierig.

TPU mit gyroid Infill und äußerer Perforation könnte funktionieren.

Wenn ich nachher Zuhause bin mach ich mal nen Test. Denke aber die Füllung des "Permaboilies" sollte dann eher pastös statt flüssig sein.



[fishing honk]

pastös wäre nicht das Schlechteste. ich dicke meine Flavours eh immer ein.
Wäre interessant...
